熱熔膠膜又叫做熱熔雙面膠，是一種在常溫狀態(tài)下不具有黏性的固態(tài)粘膠劑，它會(huì)在高溫下熔化并雙面具有粘性，可以把兩種不同的材料粘接到一起。很多小伙伴了解了什么是熱熔膠膜以后，也會(huì)有關(guān)于對(duì)熱熔膠膜厚度的疑問(wèn)，那么今天我們就來(lái)聊一聊熱熔膠膜的厚度是怎么樣的，都有那些厚度。

一、常用的熱熔膠膜厚度

熱熔膠膜中，常用的厚度從薄到厚依次有0.015mm、0.02mm、0.03mm、0.05mm、0.08mm、0.10mm、0.12mm、0.15mm和0.2mm，其中0.015mm薄，只有1.5絲左右，厚為0.2mm（20絲），關(guān)于絲的計(jì)量單位在下方拓展資料中有所介紹，大家可前往查看。而對(duì)于不同型號(hào)、不同生產(chǎn)工藝的熱熔膠膜來(lái)說(shuō)，它們的厚度上下限也是有所不同的。

熱熔膠膜厚度測(cè)量

二、帶離型紙款熱熔膠膜厚度

由刮涂和淋膜工藝制成的熱熔膠膜都帶有一層離型紙，因?yàn)樗鼈兊闹圃旃に囆枰噪x型紙作為基材在上面涂覆熱熔膠。而這一類(lèi)的熱熔膠膜通常厚度不能做的太薄，厚度下限一般在0.05mm（5絲）左右，但厚度上限較高，可以達(dá)到0.2mm（20絲）左右。

帶背紙TPU熱熔膠膜

三、不帶離型紙款熱熔膠膜

不帶有離型紙款的熱熔膠膜大多采用吹塑工藝制作而成，通常這類(lèi)熱熔膠膜因無(wú)需使用到基材因此其厚度下限可以做的更薄，例如0.015mm（1.5絲）厚度的熱熔膠膜就是由這個(gè)工藝制作而成，但厚度上限較為局限，勉強(qiáng)到0.1mm（10絲）厚度。

四、不同成分的熱熔膠膜常規(guī)厚度和上下限不同

對(duì)于不同成分的熱熔膠膜，厚度也會(huì)有所限制。例如PES熱熔膠膜，無(wú)論是帶有離型紙款還是不帶有離型紙款薄都很難做到0.04mm（4絲）以下，因?yàn)樗娜苤钙停簿褪钦f(shuō)在高溫下熔化成液態(tài)的流動(dòng)的速度很慢，這樣就難弄做的??；而對(duì)于像EVA這類(lèi)材質(zhì)的熱熔膠膜來(lái)說(shuō)，上下限厚度就比較寬泛的，即使是帶離型紙的EVA熱熔膠膜，其厚度下限也可以達(dá)到0.03mm（3絲）左右。

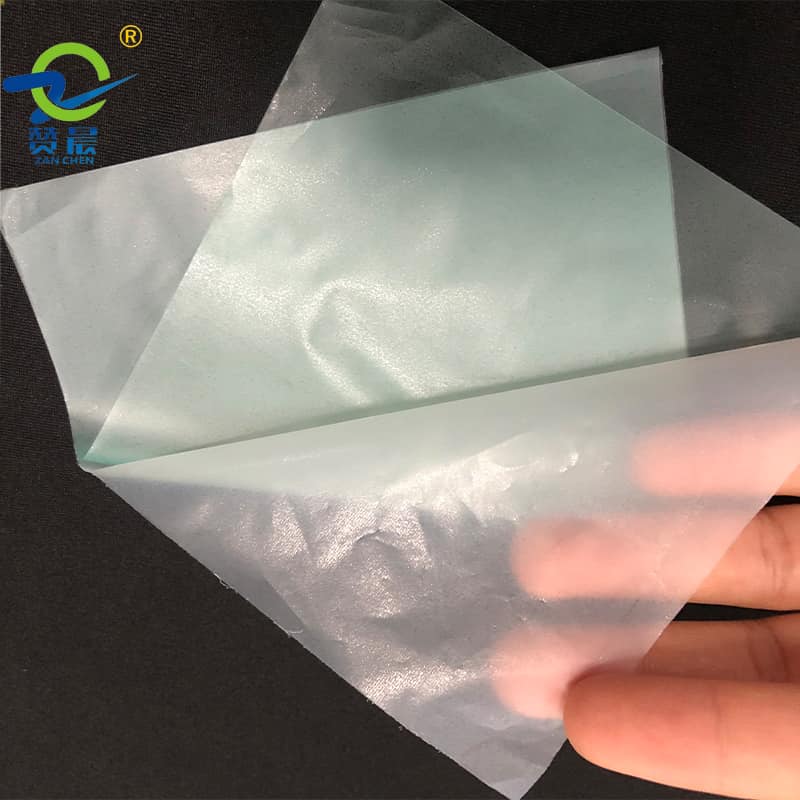

無(wú)基材PES熱熔膠膜

好了，以上就是關(guān)于熱熔膠膜厚度介紹、熱熔雙面膠厚度介紹的全部?jī)?nèi)容了，如需了解關(guān)于《》的小伙伴請(qǐng)點(diǎn)擊這里，同時(shí)如有疑問(wèn)或需要產(chǎn)品樣品的朋友可給我留言評(píng)論或私信，我會(huì)持續(xù)更新關(guān)于熱熔膠膜、熱熔膠網(wǎng)膜相關(guān)行業(yè)知識(shí)，感謝大家的持續(xù)關(guān)注！

五、拓展資料：

（1）絲（塑料膜厚度計(jì)量單位）：

計(jì)量單位名，10忽是1絲，100絲是1毫。

作為現(xiàn)代國(guó)內(nèi)非法定的常用計(jì)量單位廣泛用于加工制造業(yè)，甚比 μm (微米) 用的還要多。該單位符合常見(jiàn)的加工精度范圍，說(shuō)起來(lái)簡(jiǎn)潔明了，口頭上都說(shuō)“絲”，但在圖紙上還是要以法定的 毫米（mm）作為單位。

1毫米=100絲=1000μm，

1絲=0.01mm=10μm。

摘自：百度百科-絲（塑料膜厚度計(jì)量單位）

（2）溶指（熔融指數(shù)）：

熔流指數(shù)，全稱(chēng)熔液流動(dòng)指數(shù)，或熔體流動(dòng)指數(shù)、熔融指數(shù)，是一種表示塑膠材料加工時(shí)的流動(dòng)性的數(shù)值。它是美國(guó)量測(cè)標(biāo)準(zhǔn)協(xié)會(huì)(ASTM)(DuPont)慣用的鑒定塑料特性的方法制定而成，其方法是：

先讓塑料粒在一定時(shí)間（10分鐘）內(nèi)、一定溫度及壓力（各種材料標(biāo)準(zhǔn)不同）下，融化成塑料流體，然后通過(guò)一直徑為2.1mm圓管所流出的克（g）數(shù)。其值越大，表示該塑膠材料的加工流動(dòng)性越佳，反之則越差。
